高温高压加氢压力丈量点解决规划
高温高压加氢压力丈量点解决规划
业绩案例
1.测点工艺
石油炼化加氢精造工艺是指在肯定温度、压力、氢油比和空速前提下，原料油、氢气在反映器内加氢精造催化剂的作用下，把油品中所含的硫、氮、氧等非烃类化合物转化成为相应的烃类及易于除去的硫化氢、氨和水，以提高油品品质。
在加氢精造工艺流程中，高温、高压、加氢的压力丈量点较多，并且处于易燃易爆环境，工况严苛。
2.测点变送器利用难点
（1）易燃易爆环境，对于变送器的防爆要求较高；
（2）高温350℃，变送器各部件必要在接受高温的情况下，正常丈量压力；
（3）高压17MPa，对变送器的耐压、气密性提出高要求；
（4）压力丈量点是高温高压下加氢催化反映，氢离子在该环境下活性极度强并且氢离子很幼，因而变送器的金属膜片很容易被氢离子渗入。渗入产生后，金属膜片会氢脆，并且氢离子渗入进入膜片内部后会形成气体造成膜片鼓包，变送器的压力丈量职能也会失效。由于，高温高压加氢工况下，解决膜片氢渗是一个难点。
3.PDS压力变送器利用案例
??中国石油大港石化公司，220万吨柴油加氢项目，350℃高温且17MPa高压工况。

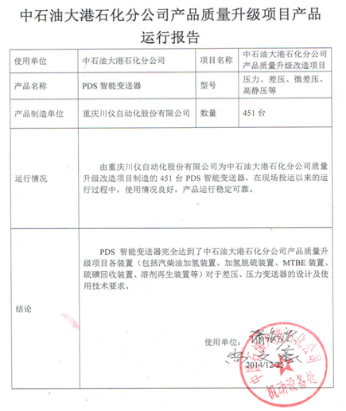

4.PDS压力变送器现场运行汇报
?
- 案例附件
